Torchio Scolastico 3570

Istruzioni dettagliate per l'installazione, l'uso e la manutenzione del Torchio Scolastico 3570 di RGM.

Informazioni sul prodotto

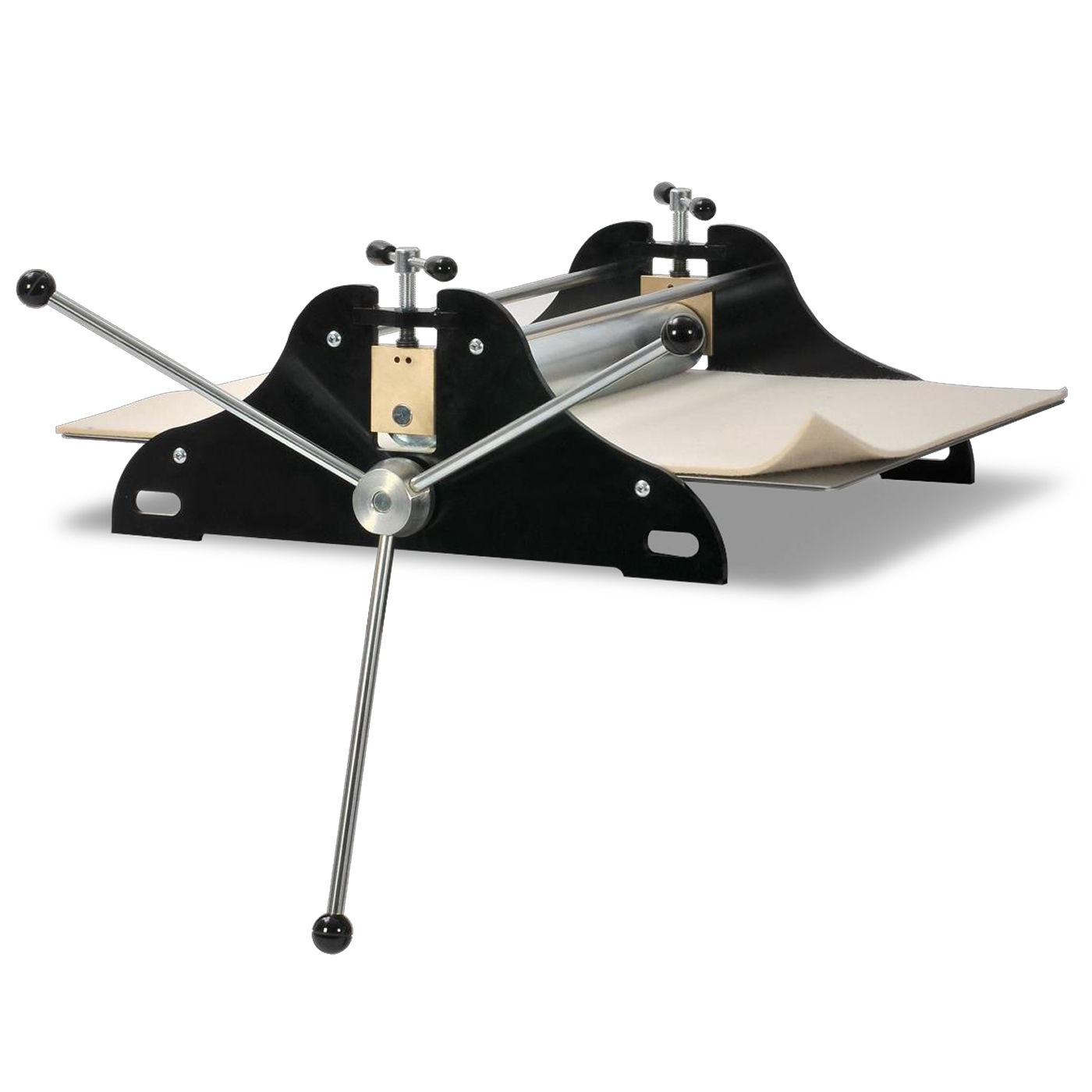

Torchio Scolastico 3570

Il torchio manuale 3570 è stato realizzato da RGM e studiato appositamente per la stampa calcografica. È uno strumento semplice da utilizzare che realizza un’ottima qualità di stampa grazie alla precisione dei particolari meccanici e all’utilizzo di materiali di altissima qualità.

Le principali caratteristiche del torchio 3570 sono:

  • Una struttura in acciaio con un rullo liscio superiore dal diametro di 50 mm e un rullo godronato inferiore di trascinamento dal diametro di 40 mm.
  • Un piano d’appoggio 37 x 70 x 0,3 cm in ferro zincato con relativo feltro di spessore 3/5 mm.
  • Un sistema di trascinamento formato da una raggiera a tre razze (lunghezza razza = 28 cm).
  • Due viti per regolare la pressione dei rulli.
Weight
22 kg
Models
TC.3570

Utensili

Part Qty
Chiave a brugola (3 mm) 1
Chiave a brugola (4 mm) 1
Morsetti (optional) 1
Bottiglietta d’olio lubrificante (optional) 1

Materials

Viti di pressione
Rullo superiore
Piano di ferro scorrevole
Raggiera di trascinamento
Parti da oliare
Feltro

  1. 1. Messa in funzione

    • Controllare che le parti meccaniche del torchio e l’imballo non siano stati danneggiati durante il trasporto
    • Fissare il torchio al tavolo con i due morsetti
    • Inserire la leva per la rotazione del rullo inferiore
    • Serrare la vite laterale con la chiave in dotazione facendo molta attenzione a fissarla nella cavità dell’albero, assicurandosi che tutte le parti siano avvitate e ben serrate (vedi foto successive)
    • Oliare solo le parti meccaniche in rotazione
    • Ruotare le viti di pressione in senso orario e antiorario per portare il rullo superiore in posizione parallela a quella del rullo inferiore
    • Togliere il piano in ferro e pulirlo (NOTA: se necessario, per un miglior trascinamento, carteggiare la parte del piano d’appoggio in contatto con il rullo inferiore godronato rendendola più ruvida)
    • Pulire i rulli con un panno e non oliarli
    • Riposizionare il piano in ferro
    • Sistemare il feltro sopra il piano d’appoggio
    • Mettere a punto la pressione del torchio
    • Eseguire la stampa
    • A lavoro terminato, pulire il torchio e riporlo all’interno della sua scatola in un posto asciutto, evitando così che possa rovinarsi.

  2. 2. Utilizzo

    Per ottenere una stampa da una lastra incisa e inchiostrata si procede nel seguente modo:

    • Agire sulle viti di pressione ruotandole in senso orario e antiorario mantenendo il rullo superiore parallelo a quello inferiore fino ad ottenere un’adeguata pressione del rullo per la stampa.
    • Sollevare all’indietro il feltro dal piano d’appoggio
    • Posare sul piano in ferro la lastra incisa con il lato inchiostrato verso l’alto, poi appoggiare un foglio di carta inumidito adatto per la stampa e riporre il feltro
    • Girare la leva facendo in modo di far scorrere il piano con continuità e velocità costante.
    • Far avanzare il piano scorrevole fino al superamento del margine della carta, sollevare il feltro e staccare il foglio stampato (la stampa apparirà speculare rispetto alla lastra, se lo sforzo per il passaggio di stampa risultasse eccessivo allentare leggermente le viti di pressione).
    • Ripetere la procedura sopra descritta per le stampe successive.

  3. 3. Risoluzione di eventuali problemi

    Se il rullo superiore e il rullo inferiore non ruotano:

    • Controllare il parallelismo tra i rulli.
    • Controllare e lubrificare i punti di rotazione.
    • Pulire accuratamente tutte le parti.

    Se ci sono problemi con le viti di pressione:

    • Pulirle e lubrificarle bene.
    • Assicurarsi che il rullo superiore sia parallelo a quello inferiore.
    • Controllare che il carrello porta rullo sia libero e lubrificato.

    Se il piano d’appoggio fatica a scorrere:

    • Carteggiare la parte in contatto con il rullo inferiore godronato.
    • Togliere pressione alle viti.
    • Se il rullo inferiore gira a vuoto e non tocca il piano d’appoggio, aumentare la pressione delle viti con piccoli incrementi.
    • Sgrassare con un prodotto specifico.
    • Controllare che il piano d’appoggio non sia storto, eventualmente girarlo sottosopra

  4. 4. Manutenzione ordinaria

    1. Periodicamente controllare le viti di fissaggio delle flange assicurandosi che siano serrate.
    2. Serrare anche il grano della leva con la chiave in dotazione.
    3. Lubrificare quotidianamente i due rulli sul punto di rotazione.
