Schulpresse 2642 Leinen Zink - Rot

Detaillierte Anweisungen zur Installation, Nutzung und Wartung der Schulpresse 2642 Leinen Zink - Rot von RGM.

Produktinformationen

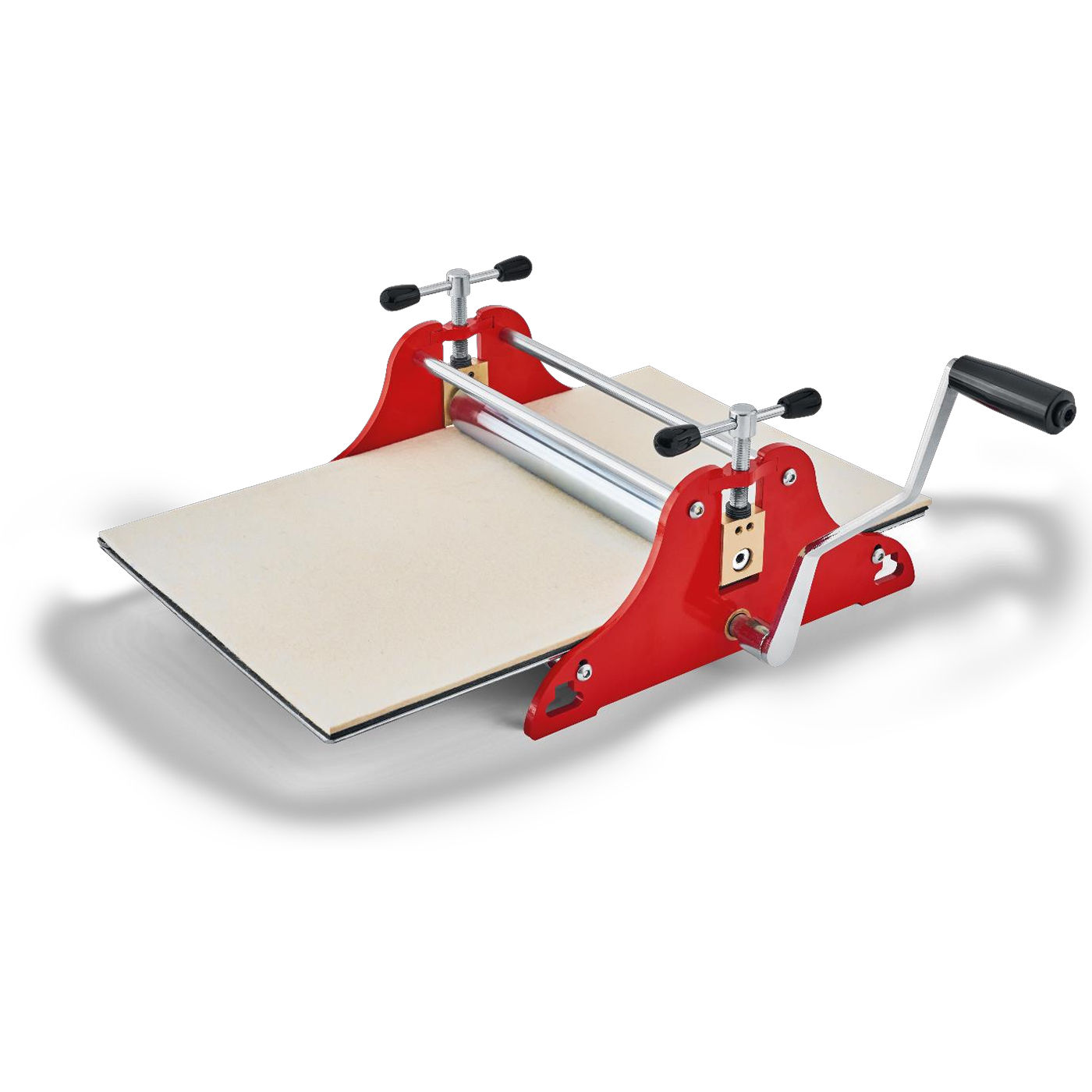

Torchio Scolastico 2642 Lino Zinc - Rosso

Schulpresse 2642 Leinen Zink - Rot

Innovative Schulpresse von RGM, die es ermöglicht, sowohl Linoleum (Dicke 3,2 mm) als auch Zink (Dicke 1 mm) mit der Technik der Tiefdruckgrafik zu drucken, indem einfach die Auflagefläche umgedreht wird. Die Benutzerfreundlichkeit macht diese Presse für den schulischen Einsatz geeignet und ermöglicht eine hervorragende Druckqualität dank der Präzision der mechanischen Details und der Verwendung von Materialien höchster Qualität.

Die Hauptmerkmale der Presse 2642 LZ rot sind:

Eine Stahlkonstruktion mit einer glatten oberen Walze und einer gerändelten unteren Antriebswalze mit einem Durchmesser von 35 mm.
Eine Auflagefläche von 27 x 42 x 0,3 cm aus verzinktem Eisen mit seitlichen Stützen und einem entsprechenden Filz mit einer Dicke von 3/5 mm.
Ein Antriebshebel und zwei Schrauben zur Einstellung des Walzendrucks.

Weight: 11 kg
Models: TC.2642-LZ

Werkzeuge

Part	Qty
Inbusschlüssel (3 mm)	1
Inbusschlüssel (4 mm)	1
Klemmen (optional)	1
Flasche mit Schmieröl (optional)	1

Descrizione del torchio

Oberwalze
Druckschrauben
Zughebel
Zu ölende Teile
Verschiebbare Eisenplatte
Filz

1. Inbetriebnahme
Überprüfen Sie, ob die mechanischen Teile der Presse und die Verpackung während des Transports nicht beschädigt wurden

Befestigen Sie die Presse mit den zwei Klemmen am Tisch

Setzen Sie den Hebel für die Drehung der unteren Walze ein

Ziehen Sie die seitliche Schraube mit dem mitgelieferten Schlüssel fest, achten Sie darauf, sie in der Hohlwelle zu befestigen, und stellen Sie sicher, dass alle Teile fest verschraubt sind (siehe nachfolgende Fotos)

Ölen Sie nur die rotierenden mechanischen Teile

Drehen Sie die Druckschrauben im Uhrzeigersinn und gegen den Uhrzeigersinn, um die obere Walze parallel zur unteren Walze zu positionieren

Entfernen Sie die Eisenplatte und reinigen Sie sie (HINWEIS: Falls erforderlich, schleifen Sie den Teil der Auflagefläche, der mit der unteren gerändelten Walze in Kontakt kommt, um ihn rauer zu machen, für einen besseren Transport)

Reinigen Sie die Walzen mit einem Tuch und ölen Sie sie nicht

Setzen Sie die Eisenplatte wieder ein

Legen Sie das Filz über die Auflagefläche

Stellen Sie den Druck der Presse ein

Führen Sie den Druckvorgang durch

Nach Abschluss der Arbeit reinigen Sie die Presse und verstauen Sie sie in ihrer Box an einem trockenen Ort, um Schäden zu vermeiden.
2. Verwendung
Um einen Druck von einer gravierten und eingefärbten Platte zu erhalten, gehen Sie wie folgt vor:

Um mit der gravierten Zinkplatte zu drucken, positionieren Sie die Auflagefläche in Version A (mit den seitlichen Abstandshaltern nach unten), um mit Linoleum zu drucken, drehen Sie die Auflagefläche in Version B (mit den seitlichen Abstandshaltern nach oben).

Drehen Sie die Druckschrauben im Uhrzeigersinn und gegen den Uhrzeigersinn, wobei der obere Walze parallel zur unteren Walze bleibt, bis Sie einen angemessenen Druck der Walze für den Druck erhalten.

Heben Sie das Filz vom Auflagefläche nach hinten an.

Legen Sie die gravierte Platte mit der eingefärbten Seite nach oben auf die Eisenplatte, dann legen Sie ein angefeuchtetes Papierblatt, das für den Druck geeignet ist, darauf und legen Sie das Filz zurück.

Drehen Sie den Hebel, um die Platte mit gleichmäßiger und konstanter Geschwindigkeit gleiten zu lassen.

Bewegen Sie die Gleitplatte, bis der Rand des Papiers überschritten ist, heben Sie das Filz an und entfernen Sie das bedruckte Blatt (der Druck erscheint spiegelverkehrt zur Platte, wenn der Aufwand für den Druckvorgang zu groß ist, lockern Sie die Druckschrauben leicht).

Wiederholen Sie das oben beschriebene Verfahren für die folgenden Drucke.
3. Fehlerbehebung
Wenn sich die obere und die untere Walze nicht drehen:

Überprüfen Sie die Parallelität der Walzen.

Überprüfen und schmieren Sie die Drehpunkte.

Reinigen Sie alle Teile gründlich.

Wenn es Probleme mit den Druckschrauben gibt:

Reinigen und schmieren Sie sie gut.

Stellen Sie sicher, dass die obere Walze parallel zur unteren ist.

Überprüfen Sie, ob der Walzenträger frei und geschmiert ist.

Wenn die Auflagefläche schwer gleitet:

Schleifen Sie den Bereich, der mit der unteren gerändelten Walze in Kontakt steht.

Reduzieren Sie den Druck auf die Schrauben.

Wenn die untere Walze leer läuft und die Auflagefläche nicht berührt, erhöhen Sie den Druck der Schrauben in kleinen Schritten.

Entfetten Sie mit einem speziellen Produkt.
4. Regelmäßige Wartung
Überprüfen Sie regelmäßig die Befestigungsschrauben der Flansche und stellen Sie sicher, dass sie fest angezogen sind.

Ziehen Sie auch die Stellschraube des Hebels mit dem mitgelieferten Schlüssel fest.

Schmieren Sie täglich die beiden Walzen an den Drehpunkten.
