Instructions by Rgm Art Schulpresse 2642
Rgm Art
Torchio Scolastico 2642
rgm-art

Anleitung von

rgm art

Schulpresse 2642

Detaillierte Anweisungen für die Installation, Nutzung und Wartung der Schulpresse 2642 von RGM.

Produktinformationen

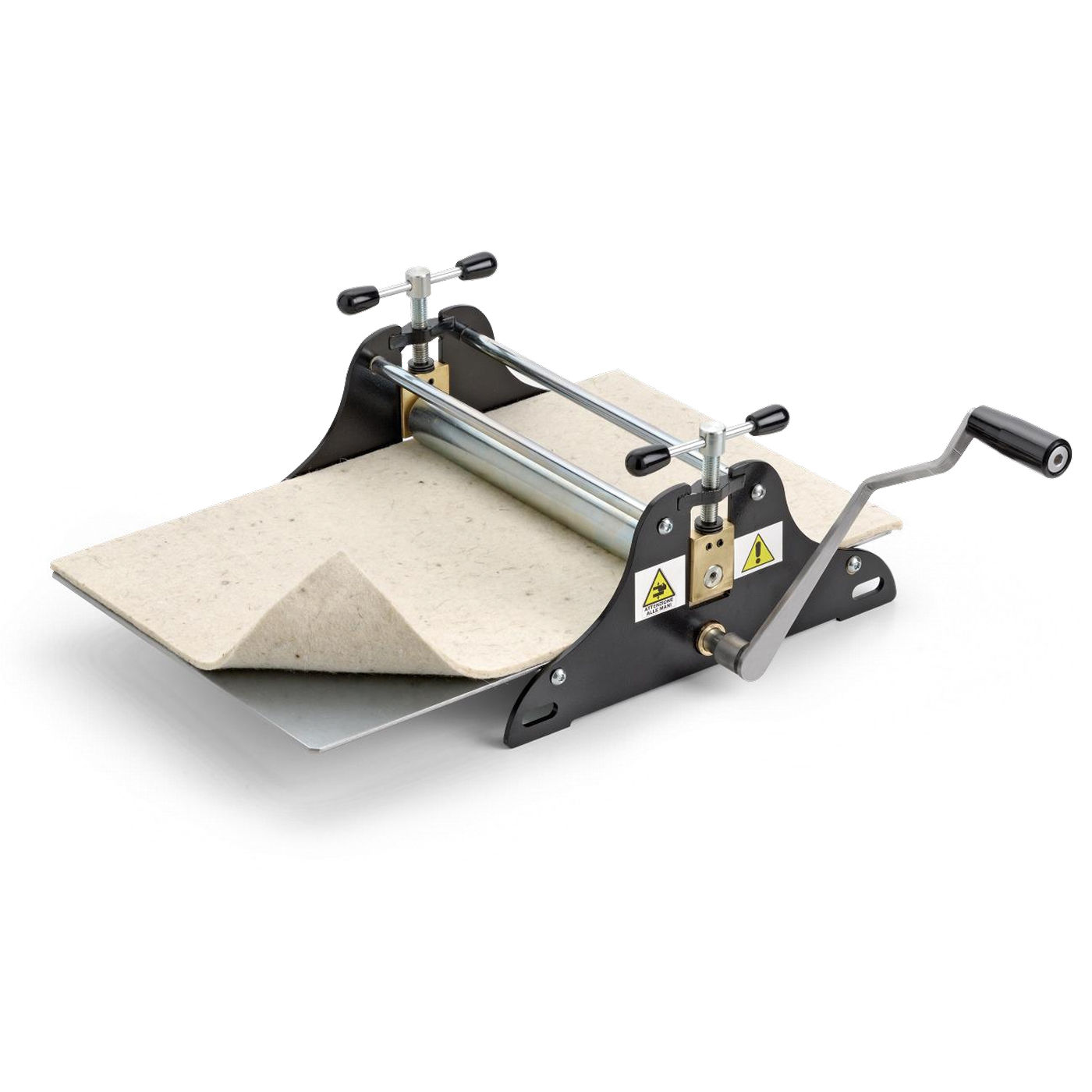

Torchio Scolastico 2642

Schulpresse 2642

Die manuelle Presse 2642, entwickelt für den Tiefdruck, wurde von RGM für den schulischen Gebrauch in Zusammenarbeit mit Fachleuten geschaffen. Sie ist ein einfach zu bedienendes Werkzeug, das dank der Präzision der mechanischen Details und der Verwendung von Materialien höchster Qualität eine hervorragende Druckqualität erzielt.

Die Hauptmerkmale der Presse 2642 sind:

  • Eine Stahlkonstruktion mit einer glatten oberen Walze und einer gerändelten unteren Antriebswalze mit einem Durchmesser von 35 mm.
  • Eine Auflagefläche von 27 x 42 x 0,3 cm aus verzinktem Eisen mit einem entsprechenden Filz von 3/5 mm Dicke.
  • Ein Antriebshebel;
  • Zwei Schrauben zur Einstellung des Walzendrucks.
Weight
11 kg
Models
TC.2642

Werkzeuge

Part Qty
Inbusschlüssel (3 mm) 1
Inbusschlüssel (4 mm) 1
Klemmen (optional) 1
Flasche mit Schmieröl (optional) 1

Materials

Oberwalze
Druckschrauben
Zughebel
Zu ölende Teile
Gleitende Eisenplatte
Filz

  1. 1. Inbetriebnahme

    Perno
    • Überprüfen Sie, ob die mechanischen Teile der Presse und die Verpackung während des Transports nicht beschädigt wurden
    • Befestigen Sie die Presse mit den zwei Klemmen am Tisch
    • Setzen Sie den Hebel zur Drehung der unteren Walze ein
    • Ziehen Sie die seitliche Schraube mit dem mitgelieferten Schlüssel fest, achten Sie darauf, sie in der Welle zu fixieren, und stellen Sie sicher, dass alle Teile fest verschraubt sind (siehe folgende Fotos)
    • Ölen Sie nur die rotierenden mechanischen Teile
    • Drehen Sie die Druckschrauben im Uhrzeigersinn und gegen den Uhrzeigersinn, um die obere Walze parallel zur unteren Walze zu positionieren
    • Entfernen Sie die Eisenplatte und reinigen Sie sie (HINWEIS: falls erforderlich, schleifen Sie den Teil der Auflagefläche, der mit der unteren gerändelten Walze in Kontakt steht, um ihn rauer zu machen)
    • Reinigen Sie die Walzen mit einem Tuch und ölen Sie sie nicht
    • Setzen Sie die Eisenplatte wieder ein
    • Legen Sie den Filz auf die Auflagefläche
    • Stellen Sie den Druck der Presse ein
    • Führen Sie den Druckvorgang durch
    • Nach Abschluss der Arbeit reinigen Sie die Presse und verstauen Sie sie in ihrer Box an einem trockenen Ort, um Schäden zu vermeiden.

  2. 2. Verwendung

    =?UTF-8?Q?Piano_d=E2=80=99appoggio?=

    Um einen Druck von einer gravierten und eingefärbten Platte zu erhalten, gehen Sie wie folgt vor:

    • Um mit der gravierten Zinkplatte zu drucken, positionieren Sie die Auflagefläche in Version A (mit den seitlichen Abstandshaltern nach unten), um mit Linoleum zu drucken, drehen Sie die Auflagefläche in Version B (mit den seitlichen Abstandshaltern nach oben).
    • Drehen Sie die Druckschrauben im Uhrzeigersinn und gegen den Uhrzeigersinn, wobei der obere Walze parallel zur unteren Walze bleibt, bis Sie einen angemessenen Walzendruck für den Druckvorgang erreicht haben.
    • Heben Sie das Filz von der Auflagefläche nach hinten an.
    • Legen Sie die gravierte Platte mit der eingefärbten Seite nach oben auf die Eisenplatte, dann legen Sie ein angefeuchtetes Papier, das für den Druck geeignet ist, darauf und legen Sie das Filz zurück.
    • Drehen Sie den Hebel, um die Platte mit gleichmäßiger und konstanter Geschwindigkeit zu bewegen.
    • Bewegen Sie die Gleitplatte, bis der Rand des Papiers überschritten ist, heben Sie das Filz an und entfernen Sie das bedruckte Blatt (der Druck erscheint spiegelverkehrt zur Platte, wenn der Druckaufwand für den Druckvorgang zu hoch ist, lockern Sie die Druckschrauben leicht).
    • Wiederholen Sie das oben beschriebene Verfahren für die folgenden Drucke.

  3. 3. Fehlerbehebung

    Wenn sich die obere und die untere Walze nicht drehen:

    • Überprüfen Sie die Parallelität der Walzen.
    • Überprüfen und schmieren Sie die Drehpunkte.
    • Reinigen Sie alle Teile gründlich.

    Wenn es Probleme mit den Druckschrauben gibt:

    • Reinigen und schmieren Sie sie gut.
    • Stellen Sie sicher, dass die obere Walze parallel zur unteren ist.
    • Überprüfen Sie, ob der Walzenträger frei und geschmiert ist.

    Wenn die Auflagefläche schwer zu bewegen ist:

    • Schleifen Sie den Bereich, der mit der unteren gerändelten Walze in Kontakt steht.
    • Reduzieren Sie den Druck auf die Schrauben.
    • Wenn sich die untere Walze frei dreht und die Auflagefläche nicht berührt, erhöhen Sie den Druck der Schrauben in kleinen Schritten.
    • Entfetten Sie mit einem speziellen Produkt.

  4. 4. Regelmäßige Wartung

    1. Überprüfen Sie regelmäßig die Befestigungsschrauben der Flansche und stellen Sie sicher, dass sie fest angezogen sind.
    2. Ziehen Sie auch die Stellschraube des Hebels mit dem mitgelieferten Schlüssel fest.
    3. Schmieren Sie täglich die beiden Walzen an den Drehpunkten.
